Требования к пультам, предлагаемым к модернизации.

Собственно говоря, требования - это несколько громко сказано! :)
Требование, в сущности, всего лишь одно:
Пульт, который Вы хотели бы модернизировать, должен быть собран не по SMT-технологии, не на SMD-компонентах, а на самых обычных, выводных.

SMD-компоненты - это такие радиодетали, которые напаиваются прямо на поверхность печатной платы. Они имеют очень малые размеры, и идеально приспособлены для автоматизированного монтажа, что и объясняет их широкое применение в дешёвой массовой аппаратуре.

Но именно это их качество, к сожалению, и делает собранную на них аппаратуру практически непригодной для модернизации.
Малые размеры этих деталей, дающие высокую плотность монтажа, расположены на плате очень близко друг к другу, а это создаёт очень большие трудности для их замены, а часто делает её попросту вообще невозможной.

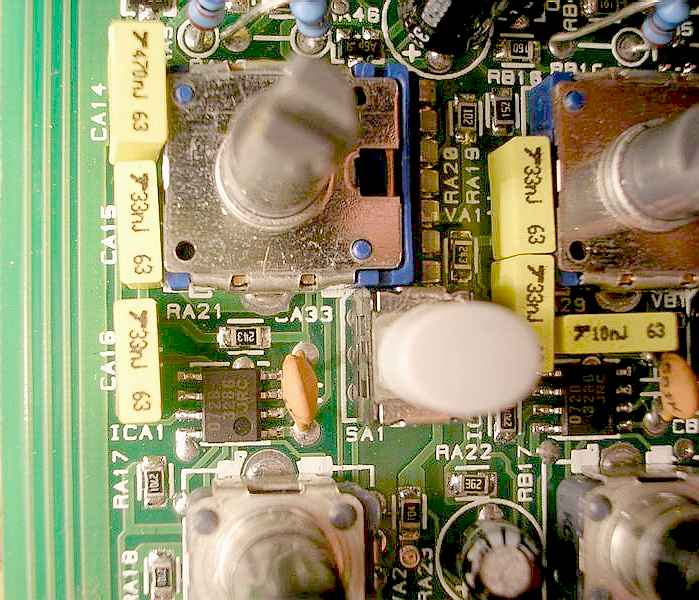

Вот, посмотрите на картинке внизу фотографию участка пульта, собранного на таких компонентах:

SMD- компоненты

 Это не годится!


Кажется, ничего страшного? Однако - учтите, что реальные размеры этого фрагмента - чуть больше половины спичечного коробка!

Конечно, если требуется замена одной-двух деталей, то это не смертельно, немножко - можно и помучаться! :)

Но если речь идёт о замене 20-30 деталей в каждой из нескольких десятков ячеек пульта - то легко можно понять, что потребуется прямо-таки титанический труд! :(

Следует также учесть, что прежде чем начинать модернизацию - надо вначале "снять" с пульта его схему. Но при крайне плотном монтаже сделать это чрезвычайно сложно, многие проводники проходят под деталями, имеется множество переходов проводников с одной стороны платы на другую, и ещё куча проблем...
Таким образом, подобная аппаратура оказывается очень плохо пригодна даже для простого ремонта, а уж для полной переделки - вообще практически непригодна.


Что же касается самых "обычных" компонентов, то с ними нет ни малейших проблем.
Они имеют нормальные размеры, легко доступны, снимаются и устанавливаются без каких-либо затруднений.

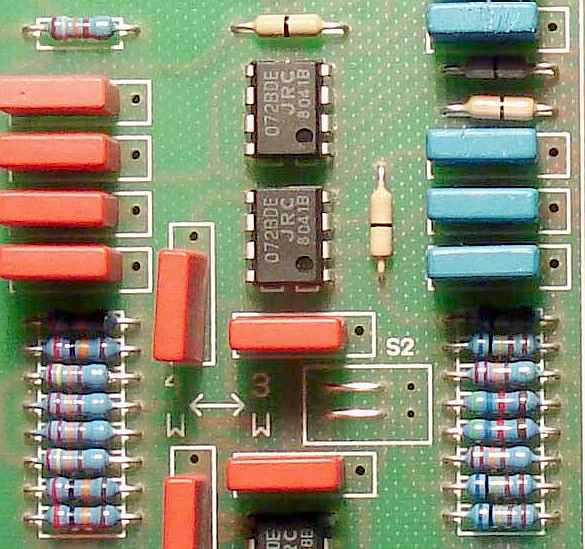

Посмотрите сами, на фото внизу - показан фрагмент платы, собранной на обычных выводных радиодеталях:

Нормальные компоненты

 А это - подходит!

Размеры плат на этих двух иллюстрациях - примерно одинаковы, и хорошо видно, что доступ к деталям на второй плате гораздо удобнее, что и делает собранные именно на таких компонентах пульты вполне пригодными для модернизаций.

Ещё одной "оборотной стороной медали" аппаратуры, собранной по SMT-технологии является то, что благодаря малым размерам деталей - у изготовителей появляется соблазн разместить на печатной плате всё большее количество узлов аппаратуры.
В пределе - это приводит к тому, что ВЕСЬ пульт оказывается собранным на одной-единственной гигантской плате!

Не верите? А зря!

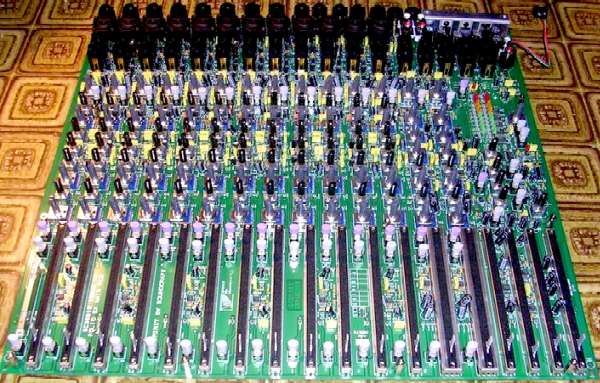

Это - не выдумка. Вот, полюбуйтесь:

Одноплатный микшер

 Ночной кошмар ремонтника! :)


Размер платы - нет, ПЛАТИЩИ! :) - безусловно, вызывает восхищение местерством технологов, которые смогли организовать его сборку.
Но вот возиться с таким монстром - особого желания как-то не возникает... :)


По опыту работы с большим количеством пультов можно сказать, что все пульты низшего ценового диапазона, начиная от Mackie и ниже (Берингер, Альто, Фоник, и т.п.) - для модернизациии совершенно не годятся.

В то же время - ни одного пульта Allen&Heath, непригодного для неё, пока не встречалось. (Кроме серии ZED).
Что же касается пультов Soundcraft и Soundtracs - то с каждым из них требуется разбираться индивидуально. Чаще всего они вполне подходящи, но встречались и абсолютно непригодные.

Таким образом, если Вы захотите приобрести себе пульт для дальнейшей его модернизации, то Вам нужно всего лишь только выбрать пульт, пригодный для неё по своей конструкции, и устраивающий Вас по имеющимся в нём функциям - количеству и типу входов и подгрупп, эквалайзеров, роутингу, сервису, и т.д.

А хороший звук - мы Вам обеспечим!
