Новинка!
20-канальный сумматор \ коммутатор сигналов SOUND PORT

Лицевая панель

Представляем Вам очередную новинку:
высококачественный широкополосный многовходовой сумматор
на 40 моно сигналов, или 20 стереопар

                     20-канальный сумматор SOUND PORT предназначен для применения в студиях
                в качестве очень чистого аналогового сумматора, а также может быть использован как
                многоканальный коммутатор для контроля многих звуковых сигналов.

                      SOUND PORT имеет :
      40 симметричных входов;
      20 кнопок выбора входов;
            По Вашему желанию кнопки могут быть установлены любых цветов.
      индикацию включенных входов;
      переключатель выбора каналов и режима;
      высококачественный усилитель для наушников;
      регулятор громкости наушников.


      Секция выбора входов включает в себя 20 кнопок выбора входов для прослушивания.

    Все входы включаются и выключаются независимо друг от друга, в любом количестве и сочетании.

    Коммутация - электронная, плавная, без щелчков.

    Дополнительный переключатель выбора каналов и режима позволяет прослушивать отдельно левые входы, правые, или использовать режим стерео.

    Активный вход индицируется расположенным над кнопкой светодиодом.

    Над светодиодами на лицевой панели специально предусмотрено свободное место для наклейки стикеров с наименованиями сигналов входов.



     Вся коммутация прибора находится на задней панели, где расположены гнезда типа JACK (TRS) в количестве 43 шт.
             Из них 40 гнёзд - входных, одно гнездо для подключения наушников, и 2 - вспомогательных.

             Эти гнёзда - LINK - предназначены для объединения нескольких сумматоров SOUND PORT в один очень большой сумматор,
             или для создания многоканальной системы контроля сигналов, а также для подключения его к мониторному контроллеру SOUND CHECK

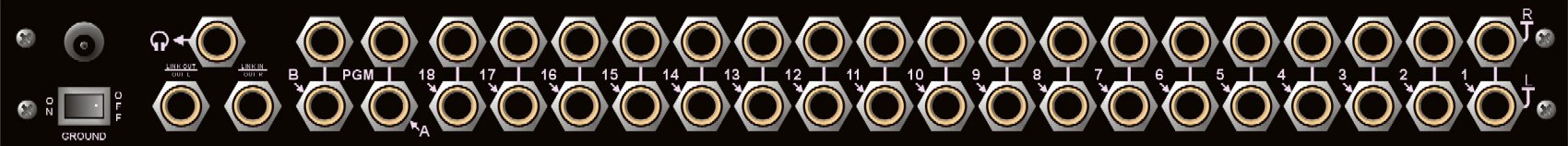

Задняя панель

    При использовании SOUND PORT в качестве сумматора он может быть оснащён симетричными выходами!

             Также на задней панели установлены разъем подключения питания и GROUND LIFT.

    И ещё кое-что!

    Дополнительно, по заказу, может быть изготовлена "моно"- версия коммутатора SOUND PORT.
              Этот вариант SOUND PORT имеет 20 симметричных входов, и работает только в монорежиме.

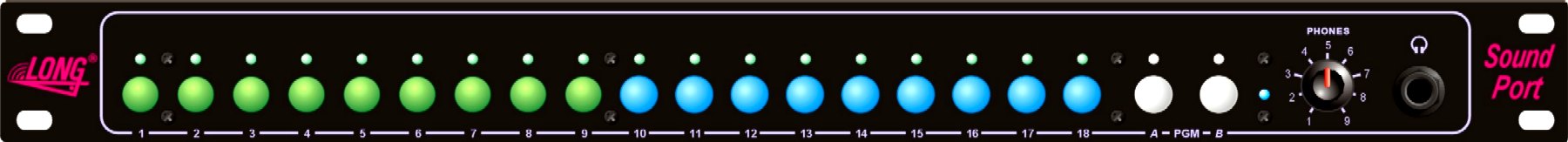

Лицевая панель моно-версии SOUND PORT:

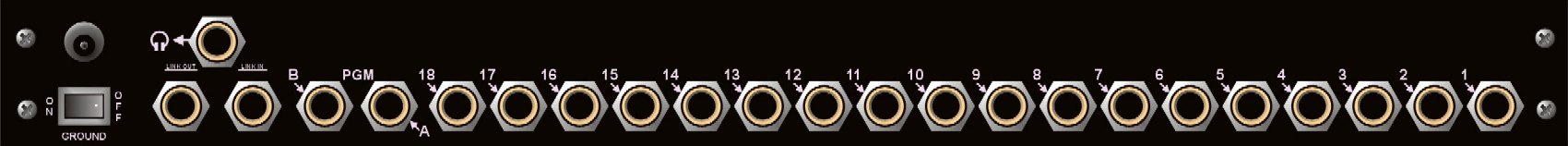

Задняя панель моно-версии SOUND PORT:

              В остальном - обе версии одинаковы и обладают идентичными параметрами.

    И ещё-ещё кое-что!

    Дополнительно, по заказу, могут быть установлены кнопки любых цветов!

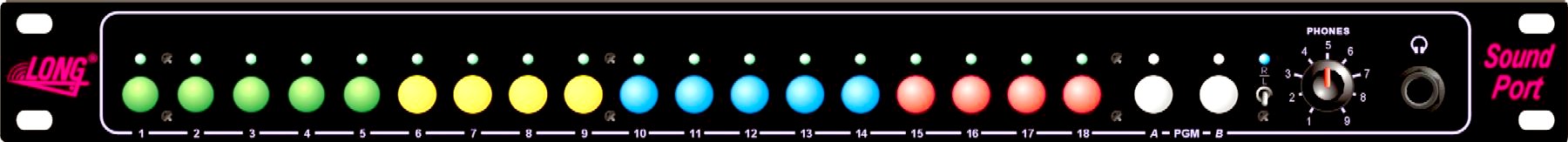

              Вариант установки кнопок:



        Основные технические параметры коммутатора:
     ТHD в полосе 20Гц-20кГц при уровне сигнала +20dbu - менее 0,007%,
     Отношение сигнал\шум - не менее 100 дБ
     Максимальный уровень входного сигнала - не менее +22 dbu.

Если Вас заинтересовал этот прибор - обращайтесь!

Обещаем Вам удобную работу и хороший звук !
